7 Layer OSI

Model 7 Layer OSI
Model referensi OSI (Open System Interconnection) menggambarkan bagaimana informasi dari suatu software aplikasi di sebuah komputer berpindah melewati sebuah media jaringan ke suatu software aplikasi di komputer lain. Model referensi OSI secara konseptual terbagi ke dalam 7 lapisan dimana masing-masing lapisan memiliki fungsi jaringan yang spesifik. Model Open Systems Interconnection (OSI) diciptakan oleh International Organization for Standardization (ISO) yang menyediakan kerangka logika terstruktur bagaimana proses komunikasi data berinteraksi melalui jaringan. Standard ini dikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringan yang berbeda secara efisien.
Terdapat 7 layer pada model OSI. Setiap layer bertanggungjawab secara khusus pada proses komunikasi data. Misalnya, satu layer bertanggungjawab untuk membentuk koneksi antar perangkat, sementara layer lainnya bertanggungjawab untuk mengoreksi terjadinya “error” selama proses transfer data berlangsung.
osigroupedlayers
Model Layer OSI dibagi dalam dua group: “upper layer” dan “lower layer”. “Upper layer” fokus pada applikasi pengguna dan bagaimana file direpresentasikan di komputer. Untuk Network Engineer, bagian utama yang menjadi perhatiannya adalah pada “lower layer”. Lower layer adalah intisari komunikasi data melalui jaringan aktual.
Tujuan utama penggunaan model OSI adalah untuk membantu desainer jaringan memahami fungsi dari tiap-tiap layer yang berhubungan dengan aliran komunikasi data. Termasuk jenis-jenis protokol jaringan dan metode transmisi.
Penjelasan Model 7 Lapis (Seven Layer Model) Komunikasi Jaringan
  •  Aplication Layer : Lapisan ke-7 ini menjelaskan spesifikasi untuk lingkup dimana aplikasi jaringan berkomunikasi dg layanan jaringan. Menyediakan jasa untuk aplikasi pengguna. Layer ini bertanggungjawab atas pertukaran informasi antara program komputer, seperti program e-mail, dan service lain yang jalan di jaringan, seperti server printer atau aplikasi komputer lainnya. Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang berada dalam lapisan ini adalah HTTP, FTP, SMTP, DNS, TELNET, NFS dan POP3.
  • Presentation Layer : Lapisan ke-6 ini berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan. Protokol yang berada dalam level ini adalah perangkat lunak redirektor (redirector software), seperti layanan Workstation (dalam Windows NT) dan juga Network shell (semacam Virtual Network Computing (VNC) atau Remote Desktop Protocol (RDP)).
  • Session layer: Lapisan ke-5 ini berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama. Protokol yang berada dalam lapisan ini adalah RPC (Remote Procedure Call), dan DSP (AppleTalk Data Stream Protocol).
  • Transport layer : Lapisan ke-4 ini berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan. Protokol yang berada dalam lapisan ini adalah UDP, TCP, dan SPX ( Sequence Packet Exchange).
  • Network layer : Lapisan ke-3 ini berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3. Protokol yang berada dalam lapisan ini adalah DDP (Delivery Datagram Protocol), Net BEUI, ARP, dan RARP (Reverse ARP).
  • Data-link layer : Lapisan ke-2 ini berfungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras (seperti halnya Media Access Control Address (MAC Address)), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC).
  • Physical layer : Lapisan ke-1 ini berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio. Protokol yang berada dalam lapisan ini adalah Ethernet, FDDI (Fiber Distributed Data Interface), ISDI, dan ATM.

Read Users' Comments (0)

PENGERTIAN, FUNGSI, URUTAN WARNA, DAN JENIS PADA PEMASANGAN KABEL LAN KE R-J45

Urutan Warna Kabel UTP
Kabel UTP memang terdiri dari 4 pasang kabel yang saling berlilitan berpasang-pasangan. Dan setiap warna dan lilitan memiliki jumlah lilitan dan resisten yang berbeda dalam menghantarkan arus data. Sehingga urutan ini sangat penting.
Dari 8 kabel (4 pair) UTP kabel, yang terpakai sebetulnya hanya 4 kabel (dua pair) dua kabel untuk TX atau transfer data dan dua kabel untuk RX atau menerima data. Walaupun hanya empat kabel yang terpakai, kita tidak boleh sembarangan mengambil kabel mana saja yang akan dipakai. Kabel yang dipakai haruslah dua pair atau dua pasang. Tanda kabel satu pasang adalah kabel tersebut saling melilit dan memiliki warna / stripe yang sama. Menurut standar TIA/EIA-568-B pasangan kabel yang dipakai adalah pasangan orange-orange putih dan hijau-hijau putih. Sementara pin yang dipakai dari delapan pin yang dimiliki RJ-45 yang terpakai adalah Pin nomor 1-2-3-6 sementara nomor 4-5-7-8 tidak terpakai untuk transfer dan receive data Alias nganggur.

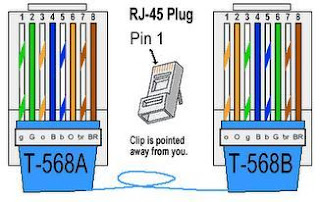

Straightrj45-crossover

Susunan kabel berdasar TX dan RX
Crossover / cross cable adalah kabel yang secara manual maping signal output pada satu konektor ke input di konektor yang satu nya lagi atau TX + dari satu konektor di Maping ke RX + di konektor yang lain dan TX – di konektor yang satu ke RX – di konektor yang lain.
Fungsi Urutan Kabel TX-RX

Fungsi Urutan Kabel TX-RX

Cross cable biasa dipakai untuk koneksi dari PC to PC / PC to Router, Pokoknya semua koneksi dari alat yang biasanya koneksi melalui switch atau hub tetapi dipasang secara langsung.
Straight cable , anda tidak perlu repot memikirkan cross over anda cukup menyamakan posisi kabel di satu sisi dengan sisi lainnya. Straight cable biasa dipakai untuk koneksi dari PC to Hub / Swicth atau sebaliknya.

Alat dan bahan yang digunakan dalam penyusunan kabel UTP untuk LAN, yaitu:
1. Kabel UTP
Kabel UTP itu adalah kabel khusus buat transmisi data. UTP, singkatan dari “Unshielded Twisted Pair”. Disebut unshielded karena kurang tahan terhadap interferensi elektromagnetik. Dan disebut twisted pair karena di dalamnya terdapat pasangan kabel yang disusun spiral alias saling berlilitan. Ada 5 kategori kabel UTP. Dari kategori 1 sampai kategori 5. Untuk jaringan komputer yang terkenal adalah kategori 3 dan kategori 5.
  1. Kabel RJ-45 adalah kabel Ethernet yang biasa digunakan dalamopologi jaringan komputer LAN maupun jaringan komputer tipe lainnya. Konektor RJ-45 ini memiliki konfigurasi dua macam, sesuai dengan perangkat yang ingin dihubungkannya.
















    3. Crimping Tool
    Crimp tool / Crimping tool adalah alat untuk memasang kabel UTP ke konektor RJ-45 / RJ-11 tergantung kebutuhan. Bentuknya macam-macam ada yang besar dengan fungsi yang banyak, seperti bisa memotong kabel, mengupas dan lain sebagainya. Ada juga yang hanya diperuntukan untuk crimp RJ-45 atau RJ-11 saja. Contoh gambarnya seperti ini.
    4. LAN tester
    LAN tester berfungsi untuk menguji kabel network/LAN.

    Cara penyusunan dan pemasangan kabel UTP untuk LAN, yaitu:
    1. Potong kabel sepanjang yang diinginkan
    2. Kupas kulit bagian luarnya sepanjang, sekitar 1”(inci) atau satu ruas jari telunjuk dari ujungnya, untuk mempermudah mengurutkan warna kabel, dan potong rata setelah pengurutan sesuai panjang jalur pin di dalam RJ-45, pastikan kulit bagian luar kabel ikut masuk sedalam 5 mm..

    3. Susun kabel-kabel kecil didalamnya dengan urutan seperti ilustrasi berikut:
    Susunan Stright
      1. Putih-orange
      2. Orange
      3. Putih-hijau
      4. Biru
      5. Putih-biru
      6. Hijau
      7. Putih-coklat
      8. Coklat
      ujung satunya persis sama

    Susunan Cross (peer)
    sumber gambar: http://www.incentre.net/content/view/75/2/

    Ujung satu
    1. Putih-hijau
    2. Hijau
    3. Putih-orange
    4. Biru
    5. Putih-biru
    6. Orange
    7. Putih-coklat
    8. Coklat

    Sedangkan ujung satunya lagi
    1. Putih-orange
    2. Orange
    3. Putih-hijau
    4. Biru
    5. Putih-biru
    6. Hijau
    7. Putih-coklat
    8. Coklat

    Stright digunakan jika akan menghubungkan komputer dengan switch/hub, sedangkan Cross (peer) digunakan jika akan menghubungkan 2 buah komputer tanpa switch/hub atau bisa juga menghubungkan 2 buah switch/hub.

    4. Rapikan susunan kabel dengan cara meratakan ujungnya dengan menggunakan gunting.
    Maksudnya agar kabel UTP nya kena sama connector RJ 45 dengan bagus.
    5. Masukkan ke RJ45

    6. Tekan handle crimping tools

    7. Selesai, lakukan hal yang sama pada ujung satunya lagi

    8. Test dengan LAN tester
    Jika memakai sistem stright, maka lampu no 1 sampai 8 harus hidup

    1 --> 1
    2 --> 2
    3 --> 3
    4 --> 4
    5 --> 5
    6 --> 6
    7 --> 7
    8 --> 8

    Sebaliknya Jika memakai sistem cross, maka susunan lampu hidup sbb:
    1 --> 3
    2 --> 6
    3 --> 1
    4 --> 4
    5 --> 5
    6 --> 2
    7 --> 7
    8 --> 8
    9. Pastikan semua di test sebelum disambung ke jaringan
    10. Jika Oke, maka sambungkan ke switch

Read Users' Comments (0)

pengertian Subnetting dan cara menghitungnya

Pengertian Subnetting
Subnetting adalah suatu metode untuk memperbanyak network ID dari suatu network ID yang telahanda miliki. Contoh kasus diperiukannya subnetting: Sebuah perusahaan memperoleh IP address network kelas C 192.168.0.0. Dengan IP network tersebut maka akan didapatkan sebanyak 254 (28-2) alamat IP address yang dapat kita pasang pada komputer yang terkoneksi ke jaringan. Yang menjadi masalah adalah bagaimana mengelola jaringan dengan jumlah komputer lebih dari 254 tersebut. Tentu tidak mungkin jika anda harus menempatkan komputer sebanyak itu dalam satu lokasi. Jika anda hanya menggunakan 30 komputer dalam satu kantor, maka ada 224 IP address yang tidak akan terpakai. Untuk mensiasati jumlah IP address yang tidak terpakai tersebut dengan jalan membagi IP network menjadi beberapa network yang lebih kecil yang disebut subnet.
Rumus untuk menghitung jumlah subnet adalah: 2n -2 n adalah jumlah bit yang diselubungi
Rumus untuk menghitung jumlah host per subnet = 2N – 2 N adalah jumlah bit yang masih tersisa untuk host ID
dan ada beberapa macam subnetting yaitu:
  1. ?Subnetting Kelas A
  2. Subnetting Kelas B
  3. Subnetting Kelas C1. Fungsi Subnetting
    fungsi subnetting antara lain sbb:

    1.Mengurangi lalu-lintas jaringan, sehingga data yang lewat di perusahaan tidak akan bertabrakan (collision) atau macet.
    2.Teroptimasinya unjuk kerja jaringan.
    3.Pengelolaan yang disederhanakan.
    4.Membantu pengembangan jaringan ke arah jarak geografis yang menjauh,
Untuk contohnya kita bisa ambil kasus sbb : WAN yang menggunakan jaringan antar kota yang berbeda. lebih optimpal jaringan tersebut dengan subnetting
Ok jelaskan tentang fungsi subnetting, sekarang tentang prosesnya.
2. Proses Subnetting
untuk melakukan proses subnetting kita akan melakukan beberapa proses antara lain :
  • Menentukan jumlah subnet yang dihasilkan oleh subnet mask
  • Menentukan jumlah host per subnet
  • Menentukan subnet yang valid
  • Menentukan alamat broadcast untuk tiap subnet
  • Menentukan host – host yang valid untuk tiap subnet

    Subnet mask adalah istilah teknologi informasi dalam bahasa Inggris yang mengacu kepada angka biner 32 bit yang digunakan untuk membedakan network ID dengan host ID, menunjukkan letak suatu host, apakah berada di jaringan lokal atau jaringan luar.
    RFC 950 mendefinisikan penggunaan sebuah subnet mask yang disebut juga sebagai sebuah address mask sebagai sebuah nilai 32-bit yang digunakan untuk membedakan network identifier dari host identifier di dalam sebuah alamat IP. Bit-bit subnet mask yang didefinisikan, adalah sebagai berikut:
  • Semua bit yang ditujukan agar digunakan oleh network identifier diset ke nilai 1.
  • Semua bit yang ditujukan agar digunakan oleh host identifier diset ke nilai 0.
Setiap host di dalam sebuah jaringan yang menggunakan TCP/IP membutuhkan sebuah subnet mask meskipun berada di dalam sebuah jaringan dengan satu segmen saja. Entah itu subnet mask default (yang digunakan ketika memakai network identifier berbasis kelas) ataupun subnet mask yang dikustomisasi (yang digunakan ketika membuat sebuah subnet atau supernet) harus dikonfigurasikan di dalam setiap node TCP/IP.
Untuk mengkonversi angka biner subnet mask menjadi bentuk dotted decimal, lakukan langkah-langkah berikut :
  1. Pecah-pecahlah bit-bit subnet mask menjadi bentuk 4 buat octet (8-bit): 11111111.11111111.11110000.00000000
  2. Tuliskan desimal 255 intuk setiap octet yang semua bit-nya bernilai 1, tuliskan angka 0 untuk setiap octet yang semua bit-nya bernilai 0.
  3. Konversikan octet yang bit-bitnya campuran 0 dan 1.
Tulisakan ulang dalam bentuk dotted decimal 255.255.240.0
Beberapa alasan membangun subnetting ialah sebagai berikut:
·         Mereduksi Tarif Jaringan
Alasan dasar menggunakan subnetting yaitu untuk mereduksi ukuran broadcast domain. Broadcast secara berkesinambungan dikirim ke semua hoat yang ada di jaringan dan sub jaringan. Saat tarfik broadcast mulai mengasumsi langkah subnetting untuk mereduksi ukuran broadcast domain tersebut.
·         Mengoptimasi Performansi Jaringan
Sebagai hasil dari reduksi jaringan, maka otomatis akan diperoleh permormansi jaringan lebih baik.
·         Memudahkan manajemen
Dengan membagi-bagi jaringan diharapkan akan memudahkan administrator dalam mengatur jaringan terutama untuk keperluan identifikasi.
·         Mengefektifkan jaringan yang dibatasi area geografis yang luas
Sebuah jaringan tunggal dan besar yang dibatasi oleh area geografis yang luas dapat menimbulkan berbagai masalah, terutama dari sisi kecepatan. Dengan mengkoneksikan multi jaringan yang lebih kecil maka diharapkan dapat membuat sistem lebih efisien.

Hal pertama yang harus diketahui untuk melakukan subnetting adalah mengingat nilai dari bit-bit Subner Mask. Nilsi ini yang akan dijadikan panduan untuk proses subnetting. Berikut adalah tabel bit-bit Subnet Mask

Ket: Bit 1 pada subnet mask berarti mengaktifkan masking (on), sedangkan bit 0 tidak aktif (off). Bit-bit dari IP Address yang “ditutupi” oleh bit-bit subnet mask yang aktif dan bersesuaian akan diinterpretasikan sebagai bit network

Dengan demikian, kemungkinan-kemungkinan subnet yang tersedia sebagai berikut:
Tabel 2. Nilai-nilai subnet mask yang mungkin untuk subnetting


MISALKAN :
IP address : 192.168.0.150/27
Subnet mask dalam desimal : 255.255.255.0
Subnet mask dalam biner : 11111111.11111111.11111111.00000000
Menentukan jumlah host persubnet rumus yang digunakan yaitu 2h-2, dimana nilai h didapatkan dari 32 bit – (bit yang ditentukan). Seperti perhitungan bit dibawah ini, bit yang ditentukan yaitu 27, jadi
11111111.11111111.11111111.11111111 (32 bit)
11111111.11111111.11111111.11100000 (27 bit) –
00000000.00000000.00000000.000111111(5 bit)
Untuk jumlah host persubnet jadi 2– 2 = 30 host persubnet
Jadi host yang diperlukan persubnet yaitu 30 host. Untuk menentukan IP network, IP host mana persubnet dan IP broadcast, bisa terlihat pada tabel di bawah ini:



Dari penjelasan perhitungan di atas dapat disimpulkan untuk IP 192.168.0.150/27 :
Subnet ke-       : 4
IP Network     : 192.168.0.128
IP Host Awal  : 192.168.0.129
IP Host Akhir : 192.168.0.158
IP Broadcast   : 192.168.0.159
Jadi IP  network ny adalah 192.168.0.131, IP broadcast = 192.168.0.163,IP host dimulai dari 192.168.0.132 – 192.168.0.162. jadi memiliki subnet 192.168.0.150 termasuk ke dalam Subnet 5
